Il gruppo della scheda è un processo che prevede il montaggio di componenti elettronici su un circuito stampato (PCB). Il PCB è costituito da molti piccoli componenti elettronici come condensatori, resistori e altri chip elettronici che sono saldati sulla scheda. Questi componenti possono essere pre-preparati o saldati utilizzando macchine Pick and Place. Il processo di assemblaggio del consiglio è molto complesso e richiede molta competenza. L'uso dei servizi di assemblaggio della scheda destra è quindi molto importante.
ELEMENTI | Parametro | |||||
Numero di strati | 1-20 strati | |||||
Materiali a bordo | FR4, CME3, CME1,5G | |||||
Dimensione del PCB (min-max) | 50x80mm a 1000 mm × 600 mm (39,37 "x23,6") | |||||
Larghezza/spazio della linea internetta (min) | 4mil/4mil (100um/100um) | |||||
Finitura di placcatura /superficie | HASL, OSP, HIG, HASL, GOLDEN, il pannello, di, Enig | |||||
InnerLayer Road (min) | 5mil (0,13 mm) | |||||
Spessore del nucleo (min) | 8 ml (0,2 mm) | |||||
Strati interni in rame finitore | 1/2oz (17um) a- | |||||
Strati esterni di rame finiti | 1/2oz (17um) | |||||
Spessore finale del PCB (tolleranza %) | 0,5-4,0 mm | |||||
Spessore finale del PCB (tolleranza %) | Spessore <1,0 mm | |||||
1,0 mm≤Thiciztà <2,0 mm | ||||||
Spessore≥2,0 mm | ||||||
Processo di livello interno | Ossido marrone | |||||
Spazio minimo conduttore | ± 3mil (± 76um) | |||||
Dimensione del foro minimo | 0,25 mm | |||||
Min Diametro del foro finito | 0,2 mm | |||||
Precisione della posizione del foro | ± 2mil (± 50um) | |||||
Tolleranza alle slot perforata | ± 3mil (± 75um) | |||||
Tolleranza PTH | ± 2mil (± 50um) | |||||
Tolleranza NPTH | ± 1mil (± 25um) | |||||
maxa.r.of pth | 8:01 | |||||
PTH Hole Spessore di rame | 0,4-2mil (10-50um) | |||||
Immagine alla tolleranza all'immagine | ± 3mil (0,075 mm) | |||||
Spessore di maschera di saldatura | Fine della linea 0,4-1,2 mil (10-30um) | |||||
Angolo di linea ≥0,2 mil (5um) | ||||||
sul substrato | ≤finito Cu | |||||
Spessore+1,2 mm≤finito Cu | ||||||
spessore+30um) ≤+1,2 mil≤+30um) | ||||||
la mia stagno di maschere di saldatura | 4.0mil (100um) | |||||
Controllo e tolleranza dell'impedenza | 50Ω ± 10% | |||||
ordito e torsione | ≤0,5% | |||||
Tempi di consegna | 1-2 strati 10-12 giorni | |||||
4-20 strati 12-20 giorni | ||||||
Pacchetto | Packaging di esportazione generale |
Buona conducibilità elettrica: la parte del dito d'oro è generalmente placcata con materiali conduttivi come oro o nichel oro, che hanno un'eccellente conducibilità elettrica e può garantire l'accuratezza e la stabilità della trasmissione del segnale.

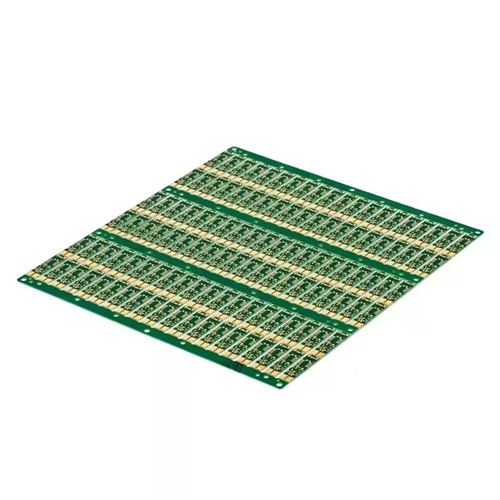

Eccellente resistenza all'ossidazione: attraverso il trattamento antiossidante, il PCB di dito oro antiossidazione può impedire efficacemente l'ossidazione dello strato di rame e mantenere la sua buona saldabilità e prestazioni elettriche.
Organizzati ordinatamente: i cuscinetti sul PCB di dito oro antiossidazione si trovano di solito sul bordo della scheda e sono ordinatamente disposti in un rettangolo della stessa lunghezza e larghezza. Questo design facilita il docking con il pin del connettore per la connessione rapida e la trasmissione del segnale.
Vari scenari di applicazione: il PCB di dito oro antiossidazione è ampiamente utilizzato nei campi che richiedono un'elevata affidabilità e una connessione ad alta stabilità, come memoria del computer, scheda grafica, scheda di rete, memoria, disco, lettore di schede e altre apparecchiature elettroniche.
Imballaggio e consegna
Impiegare l'imballaggio a vuoto in plastica ispessita per una resistenza di tenuta superiore e resistenza alla rottura. L'imballaggio esterno utilizza un cartone laminato da 3k-k, ulteriormente rinforzato con imbottitura in schiuma per una maggiore protezione.
