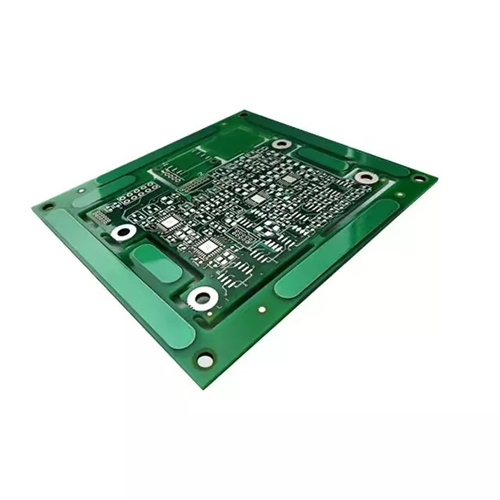

A PCB, noto anche come circuito stampato, è un importante componente elettronico.
1. I circuiti stampati tradizionali vengono realizzati stampando lo schema elettrico e il layout utilizzando un metodo fotoresist, da cui il nome circuito stampato. Attualmente, la maggior parte dei circuiti stampati sono rivestiti con un fotoresist attaccato (laminato o rivestimento), che viene poi esposto e sviluppato prima che il circuito stampato possa essere inciso.
2. I circuiti stampati sono classificati in schede a lato singolo, a doppio lato e multistrato. Sul più elementarePCB, i componenti sono concentrati da un lato e i fili sono concentrati dall'altro; questo tipo di PCB è chiamato scheda a lato singolo. Una scheda a doppia faccia ha tracce di rame su entrambi i lati e le linee tra i due strati possono essere collegate tramite vie per formare la connessione di rete richiesta. Una scheda multistrato si riferisce a un circuito stampato con tre o più strati di pattern conduttivi separati da materiali isolanti e laminati insieme, con i pattern conduttivi interconnessi come richiesto.
3. Un circuito stampato è costituito principalmente da piastre di saldatura, vie, fori di montaggio, fili, componenti, connettori, riempitivi e confini elettrici. Le principali funzioni di ciascun componente sono le seguenti:
| 1 | Pad |
Fori metallici utilizzati per la saldatura dei componenti |
| 2 | Foro passante |
Compresi fori passanti metallici e fori passanti non metallici; i fori passanti in metallo vengono utilizzati per collegare i perni tra i componenti di ciascuno strato |
| 3 | Foro di montaggio |
Utilizzato per fissare il circuito |
| 4 | Conduttore |
Rete di pellicola di rame utilizzata per collegare i pin dei componenti |
| 5 | Connettore |
Utilizzato per collegare componenti tra circuiti stampati |
| 6 | Riempitivo |
L'applicazione del filo di rame alla rete di terra può ridurre efficacemente l'impedenza |
| 7 | Confine elettrico |
Utilizzato per determinare la dimensione del circuito |
