Descrizione del prodotto

Il nostro processo di assemblaggio del circuito stampato inizia con una consulenza approfondita per comprendere le specifiche esatte e le esigenze di progettazione. Il nostro team esperto di designer utilizza gli ultimi strumenti software per trasformare i tuoi piani e creare un prototipo completamente funzionale. Una volta approvato il prototipo, utilizziamo i nostri metodi di produzione PCA all'avanguardia per garantire coerenza e qualità in ogni PCA che produciamo.

Come fornitore leader di servizi di assemblaggio di circuiti stampati di alta qualità, utilizziamo solo materiali di livello superiore e addiamo a rigorosi processi di controllo di qualità per garantire che i progetti PCA soddisfino tutti gli standard e le normative del settore pertinenti. Inoltre, offriamo prezzi competitivi per i nostri servizi PCA e lavoriamo nel tuo budget per fornire i migliori risultati possibili.

Maschera per saldatura nera standard PCB fornito da un circuito stampato per saldatura nera di Hoshineo LCD-Tech, è un tipo di PCB, che presenta l'uso di una maschera di saldatura nera per proteggere la linea di lamina di rame e il cuscinetto sulla scheda.

Hoshineo LCD-Tech Standard Black Sold Mask Mask PCB Funzione e Specifica del prodotto PCB

Articolo	Specifiche
1	Numbr di strato	1-18 SEGLI
2	Materiale	FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, laminato in ceramica e in metallo da stoffa
2	Materiale
3	Finitura superficiale	HASL (LF), placcatura d'oro, immersione in nichel elettrolite oro, immersione Tin, OSP (Entek)
4	Spessore della tavola di finitura	0,2 mm-6,00 mm (8mil-126mil)
5	Spessore del rame	1/2 oz min; 12 once max
6	Maschera di saldatura	Verde/nero/bianco/rosso/blu/giallo
7	Min.race larghezza e spaziatura della linea	0,075 mm/0,1 mm (3mil/4mil)
8	Min.Hole Diametro per drilazione CNC	0,1 mm (4mil)
9	Min. Diametro del buco per i pugni	0,9 mm (35 mil)
10	Dimensione del pannello più grande	610mm*508mm
11	Hole Positon	+/- 0,075 mm (3mil) Diling CNC
12	Larghezza del conduttore (W)	0,05 mm (2mil) o; +/- 20% delle opere d'arte originali
13	Diametro del foro (H)	PTH L: +/- 0,075 mm (3mil); Non pth L: +/- 0,05 mm (2mil)
14	Tolleranza del contorno	Routing CNC 0,125 mm (5mil); +/- 0,15 mm (6mil) mediante punzonatura
15	Warp & Twist	0,70%
16	Resistenza all'isolamento	10kohm-20mohm
17	Conduttività	<50ohm
18	Tensione di prova	10-300v
19	Dimensione del pannello	110 × 100mm (min); 660 × 600 mm (max)
20	Misurazione del livello strato	4 strati: 0,15 mm (6mil) max; 6 strati: 0,25 mm (10mil) max
21	Min.Spacing tra il bordo del foro a circuizione pqttern di uno strato interno	0,25 mm (10mil)
22	Min.Spacing tra il modello di circuiti oulineto di un strato interno	0,25 mm (10mil)
23	Tolleranza allo spessore della scheda	4 strati: +/- 0,13 mm (5mil); 6 strati: +/- 0,15 mm (6mil)
24	Controllo dell'impedenza	+/- 10%
25	Diversa impendente	+-/10%

Scenario PCBUSage standard LCD-Tech Hoshineo

Elettronica di fascia alta: nei prodotti di elettronica di consumo di fascia alta, come smartphone, tablet, audio di fascia alta, ecc., Il PCB di maschera di saldatura nera standard può non solo fornire un'eccellente protezione da circuiti, ma anche migliorare la consistenza e la bellezza complessive del prodotto, per soddisfare i requisiti elevati dei consumatori per l'aspetto del prodotto.

Attrezzature mediche: le attrezzature mediche di solito hanno requisiti elevati per l'aspetto e l'identificazione dei prodotti e l'esclusiva aspetto nero del PCB di maschera di saldatura nera standard aiuta a distinguere e identificare le attrezzature, soddisfacendo al contempo i rigorosi requisiti delle attrezzature mediche per la stabilità e la sicurezza del circuito.

Ambiente ad alta temperatura: la maschera di saldatura nera nera può resistere all'alta temperatura durante il processo di saldatura ad alta temperatura, quindi ha una vasta gamma di applicazioni nei prodotti elettronici che richiedono saldatura ad alta temperatura o funzionano in un ambiente ad alta temperatura, come l'elettronica automobilistica, le apparecchiature di controllo industriale, ecc.

Requisiti a prova di umidità e anti-corrosione: lo strato di blocco di saldatura nera ha buone proprietà a prova di umidità e anticorrosione ed è adatto a prodotti elettronici che devono lavorare in un ambiente umido o corrosivo per lungo

Scansione ottica e identificazione: in alcuni casi in cui è richiesta la scansione ottica o l'identificazione di codici a barre o marchi sul circuito, il PCB di maschera di saldatura nera standard può fornire uno sfondo chiaro e stabile, migliorando l'accuratezza e l'affidabilità della scansione ottica.

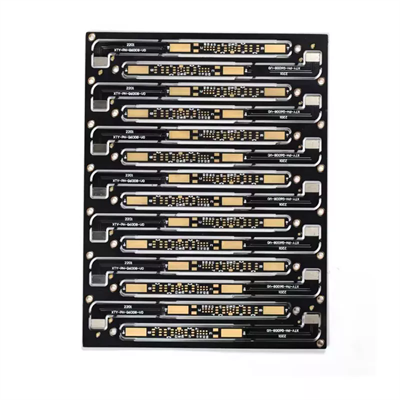

Dettagli PCB di Hoshineo LCD-Tech Standard Black Soldate Mask

Packaging e spedizione

Per garantire meglio la sicurezza dei tuoi beni, verrà fornita servizi di imballaggio professionale, rispettosi dell'ambiente, convenienti ed efficienti.
